El valle transversal de Copiapó impone condiciones de suelo muy variables para el diseño de pavimentos: desde las gravas fluviales del río Copiapó hasta los depósitos salinos en los sectores de Paipote y Tierra Amarilla. La NCh 1852 establece el procedimiento para medir la capacidad de soporte mediante el estudio de SPT en combinación con el ensayo CBR, especialmente cuando los rellenos superan los 2 metros y la compactación es determinante. El clima desértico de la Región de Atacama, con precipitaciones concentradas en eventos aluvionales, obliga a verificar la resistencia del suelo en condición saturada. Nuestro laboratorio procesa muestras inalteradas y remoldeadas en cámara húmeda, replicando las condiciones post-lluvia que han colapsado terraplenes en la cuenca del Copiapó. La granulometría de los suelos locales —con predominio de bolones y finos salinos— exige moldes CBR de 6 pulgadas y una corrección por sobrecarga que considere el peso real del pavimento proyectado en la Ruta 5 o en caminos mineros secundarios.
Un CBR menor a 6% en la subrasante del desierto exige estabilización con cemento o cal antes de extender la carpeta asfáltica.
Procedimiento y alcance
Particularidades de la zona
La geología del Copiapó combina terrazas aluviales con costras salinas de hasta 30 cm de espesor, un escenario donde los valores de CBR pueden caer de 20% a menos de 5% si el contenido de yeso supera el 3%. Los aluviones de 2015 y 2017 demostraron que las subrasantes no tratadas colapsan en horas cuando el drenaje es insuficiente, un riesgo que el ensayo CBR en condición saturada ayuda a cuantificar. La expansión volumétrica medida durante la inmersión anticipa el levantamiento diferencial en sectores como El Palomar, donde la napa freática somera —a menos de 4 metros en años lluviosos— satura por capilaridad la base del pavimento. La NCh 433 exige además verificar que el módulo de reacción de la subrasante sea compatible con las losas de hormigón; un CBR de diseño inferior a 10% obliga a espesores de pavimento flexible que pueden duplicar el costo si no se detecta en etapa de proyecto. Trabajamos con el ensayo de placa de carga para correlacionar el módulo de reacción con el CBR en suelos finos-salinos, cerrando la cadena de verificación que exige la Dirección de Vialidad para caminos públicos en Atacama.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh 1852.Of2014 – Mecánica de suelos: determinación de la razón de soporte de suelos compactados en laboratorio, NCh 1534/2.Of2010 – Compactación Proctor modificado, NCh 433.Of1996 Mod.2009 – Diseño sísmico de edificios (referencia para subrasante de losas), Manual de Carreteras Vol. 3 – Especificaciones para subrasante y bases granulares (MOP Chile)
Servicios técnicos vinculados
Ensayo CBR de laboratorio (NCh 1852)

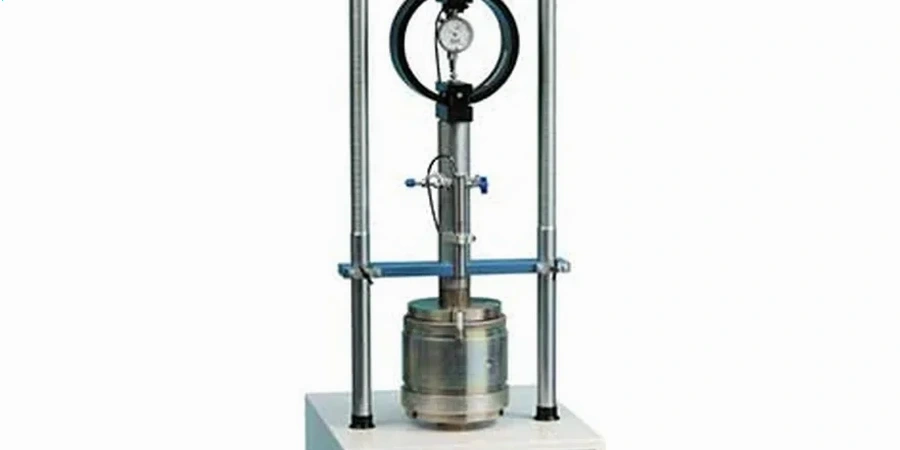

Compactamos tres probetas con energía modificada, saturamos 96 horas midiendo expansión y penetramos con pistón a velocidad controlada. Entregamos curva carga-penetración, CBR al 95% y 100% de la DMS, y correlación con Proctor.
Control de compactación en obra
Verificamos el grado de compactación con densímetro nuclear y cono de arena sobre la subrasante terminada. Contrastamos el CBR de diseño con la densidad in situ para autorizar la colocación de base granular.
Estabilización de subrasante salina
Evaluamos el incremento de CBR con adición de cal viva o cemento Portland puzolánico en suelos con alto contenido de sulfatos. Ensayamos probetas a 7 y 28 días de curado según especificación del MOP.
Parámetros típicos
Preguntas comunes
¿Qué valor de CBR exige el Manual de Carreteras para subrasante en Copiapó?
El Vol. 3 del Manual de Carreteras establece un CBR mínimo de 6% para subrasante en pavimentos flexibles y de 10% para pavimentos rígidos. En Copiapó, con suelos salinos y presencia de yeso, recomendamos apuntar a un CBR de diseño saturado mayor a 12%, porque la inmersión de 96 horas suele reducir el valor en seco hasta un 40% cuando los finos superan el 15%.
¿Cuánto cuesta un ensayo CBR completo en Copiapó?
El ensayo CBR con Proctor modificado asociado, incluyendo muestreo en terreno y tres puntos de compactación, tiene un rango de $74.000 a $147.000 según la cantidad de probetas y la necesidad de ensayos químicos complementarios por sales. Si se requiere control de expansión extendido más allá de las 96 horas, el costo se ajusta proporcionalmente.
¿Es obligatorio el CBR para caminos mineros en Atacama?
Sí. La Dirección de Vialidad y los mandantes mineros exigen el ensayo CBR como parte del expediente de diseño de pavimentos, junto con la clasificación granulométrica y los límites de Atterberg. Para caminos no pavimentados se aplica la misma metodología, pero con criterios de aceptación diferenciados según la norma NCh 1852 y las especificaciones técnicas del proyecto.
