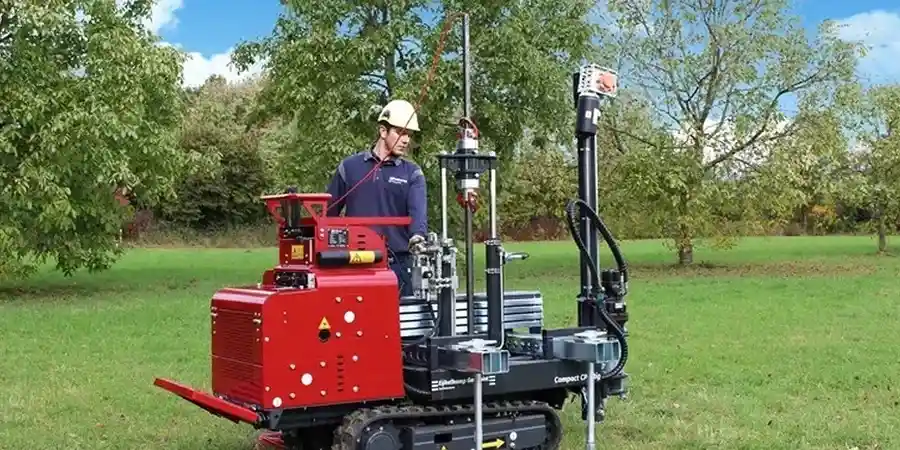

Uno de los errores más frecuentes que observamos en proyectos de la región de Atacama es asumir que el subsuelo es homogéneo basándose solo en unas pocas calicatas superficiales. Copiapó está emplazado sobre un complejo abanico aluvial donde el río Copiapó y quebradas secas han depositado lentes de grava, arena fina y limos salinos de forma errática. Confiar en un perfil discontinuo puede subestimar capas blandas que luego generan asentamientos diferenciales severos. Por eso, cuando una constructora necesita certeza estratigráfica en los primeros 20 a 25 metros, nuestro laboratorio despliega el equipo de penetración estática para ejecutar el ensayo CPT, que mide resistencia de punta y fricción lateral de manera continua. En zonas con nivel freático superficial, como los sectores cercanos a La Chimba, complementamos la información con un sondaje SPT para correlacionar parámetros de resistencia con muestras alteradas.
La penetración continua revela capas que los sondeos discretos no detectan: en Copiapó, donde el subsuelo alterna gravas y limos salinos, esa diferencia define el diseño de la cimentación.
Procedimiento y alcance
Particularidades de la zona
La NCh 433 exige que el diseño sísmico de estructuras en Copiapó —zona sísmica 3, con aceleraciones efectivas que superan 0.4g— se base en un conocimiento preciso de los primeros 30 metros del subsuelo. El riesgo específico en esta ciudad es la presencia de depósitos salinos cementados de forma irregular: una costra de sales puede comportarse como un estrato rígido durante la hinca del cono, pero disolverse parcialmente con el ascenso del nivel freático, creando cavidades que colapsan bajo carga sísmica. Cuando el perfil CPT muestra caídas bruscas de qc en profundidad, estamos ante una señal de que existe una capa deleznable que comprometerá el desempeño de la estructura durante un evento como el terremoto de 1922, cuya ruptura se originó muy cerca de la costa de Atacama. Ignorar estos indicios tempranos es el camino más directo hacia problemas de asentamiento en el mediano plazo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh 3171: Geotecnia – Ensayo de penetración estática (CPT), NCh 433.Of1996 Mod.2009: Diseño sísmico de edificios (clasificación de suelo según Vs30 y CPT), NCh 1508: Estudio de mecánica de suelos para obras de edificación, NCh 2369: Diseño sísmico de estructuras industriales
Servicios técnicos vinculados
Perfilaje CPT continuo
Ejecución in situ del ensayo CPT con cono eléctrico de 10 cm², registro digital de qc, fs y u2 cada 10 mm. Incluye clasificación SBT del suelo y estimación de parámetros geotécnicos como densidad relativa y resistencia al corte no drenada.
Correlación CPT-SPT para diseño de fundaciones
Realizamos campañas mixtas donde combinamos CPT con sondeos SPT cada 40-60 metros, generando correlaciones calibradas para los suelos aluviales de Copiapó que permiten validar la capacidad de carga de pilotes y losas.
Interpretación para clasificación sísmica de terreno
A partir del perfil CPT derivamos la velocidad de onda de corte (Vs) y el perfil de suelo equivalente para clasificar el terreno según las categorías sísmicas de la NCh 433, requisito indispensable para obtener el permiso de edificación en Copiapó.
Evaluación de licuefacción con CPT
En los sectores bajos de Copiapó, donde el nivel freático está a menos de 3 metros, procesamos los datos CPT con el método de Robertson (2009) para calcular el factor de seguridad contra licuefacción bajo el sismo de diseño.
Parámetros típicos
Preguntas comunes
¿Qué profundidad máxima alcanza el ensayo CPT en los suelos de Copiapó?
En los depósitos aluviales y salinos de la cuenca de Copiapó alcanzamos entre 20 y 25 metros de profundidad, dependiendo de la presencia de bolones o costras cementadas. Cuando el cono encuentra un estrato muy denso que supera la capacidad de empuje del equipo (20 toneladas), detenemos el ensayo y recomendamos complementar con un sondaje con pre-taladro. La ventaja del CPT es que en esos 20 metros obtenemos un registro continuo de resistencia, sin los vacíos de información que deja un muestreo cada metro.
¿Cuál es el costo de un ensayo CPT en Copiapó?
El precio de un ensayo CPT en Copiapó varía según la profundidad alcanzada, la cantidad de puntos y la necesidad de pre-taladro en terrenos con bolones. Nuestros trabajos se sitúan en un rango de $68.000 a $129.000 por punto, incluyendo el informe con perfil continuo, clasificación SBT y parámetros geotécnicos derivados. Para campañas con más de cinco puntos proveemos condiciones especiales que incluyen la interpretación sísmica del terreno según NCh 433.
¿Qué diferencia hay entre el CPT y el SPT para el diseño de fundaciones en Copiapó?
El CPT mide resistencia de forma continua cada 10 mm, lo que permite detectar capas delgadas de arena suelta o limo blando que un SPT —que toma muestras cada metro— puede pasar por alto. En los suelos salinos de Copiapó, donde encontramos costras rígidas sobre capas blandas, esa resolución es crítica. El SPT, en cambio, permite extraer muestras para ensayos de laboratorio como granulometría o límites de Atterberg. Por eso lo óptimo es combinar ambos: el CPT da el perfil continuo y el SPT proporciona las muestras para clasificar el suelo.
¿Se puede usar el CPT para evaluar el riesgo de licuefacción en Copiapó?
Sí, el CPT es el método más confiable para evaluar licuefacción en los sectores de Copiapó con nivel freático alto, como las cercanías del río Copiapó y el sector de Piedra Colgada. Aplicamos la metodología de Robertson (2009), que utiliza la resistencia por punta normalizada y el factor de fricción para calcular el factor de seguridad cíclico. La NCh 433 exige este análisis en suelos categoría F, y Copiapó, por su historia sísmica —con el terremoto de 1922 de magnitud 8.5 frente a la costa de Atacama—, es una zona donde este estudio no puede omitirse.
¿Qué información entrega el informe CPT que entregan después del ensayo?
Nuestro informe incluye el perfil continuo de qc, fs y razón de fricción (Rf) graficado en profundidad, la clasificación del suelo según la carta SBT (Soil Behavior Type) de Robertson, la estimación de parámetros geotécnicos como densidad relativa, ángulo de fricción interna y resistencia al corte no drenada, y la determinación de la categoría sísmica del terreno según NCh 433. Todo esto respaldado por la trazabilidad de nuestro equipo calibrado bajo ISO 17025, con sello del ingeniero responsable.
