Uno de los errores que vemos repetirse en proyectos del valle de Copiapó es asumir que la grava fluvial es competente sin verificar el contenido de sales. La costra salina que aflora en sectores como Paipote o San Fernando modifica la agresividad química del suelo y degrada el hormigón de las zapatas en menos de cinco años si no se especifica cemento resistente a sulfatos. Por eso el diseño de cimentaciones superficiales aquí arranca con una campaña de calicatas exploratorias que nos permite extraer muestras inalteradas y medir el perfil real, no el que supone el plano. En gabinete cruzamos esa información con ensayos de granulometría y contenido de sales solubles para definir la profundidad de desplante y el ancho de zapata que evite asentamientos diferenciales, sobre todo en naves industriales y conjuntos habitacionales del sector norte.
En Copiapó, el diseño de una zapata aislada puede perder un 40% de capacidad portante si se ignora la costra salina superficial.
Procedimiento y alcance
Particularidades de la zona
En Copiapó muchas veces vemos que las excavaciones para zapatas descubren lentes de arena suelta saturada justo en la cota de apoyo. Este hallazgo, frecuente en terrenos cercanos al lecho histórico del río Copiapó, cambia el diseño de cimentaciones superficiales de inmediato: pasamos de una zapata corrida a un sistema rigidizado o incluso a un mejoramiento con relleno compactado controlado. Otro riesgo silencioso es la licuefacción en sectores con napa a menos de 4 metros; aunque el valle parece seco en superficie, el riego por canales eleva el nivel freático y genera condiciones que la NCh433 obliga a evaluar mediante ensayos SPT con medición de energía. Ignorar estas señales puede resultar en asentamientos instantáneos durante un sismo moderado, algo que hemos documentado en bodegas agrícolas del sector de Piedra Colgada donde las losas sin amarre se fracturaron siguiendo el patrón de la arena licuada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh1508: Geotecnia – Estudio de mecánica de suelos, NCh433.Of1996 Mod.2009: Diseño sísmico de edificios, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, NCh170.Of2016: Hormigón – Requisitos generales (durabilidad frente a sulfatos), NCh3171: Diseño estructural – Cargas de viento y nieve (aplicable a naves)
Servicios técnicos vinculados
Memoria de cálculo para zapatas aisladas y corridas
Incluye determinación de capacidad de soporte por resistencia y asentamiento, verificación sísmica al deslizamiento y volcamiento, especificación de hormigón según agresividad química del suelo y recomendación de profundidad de sello.

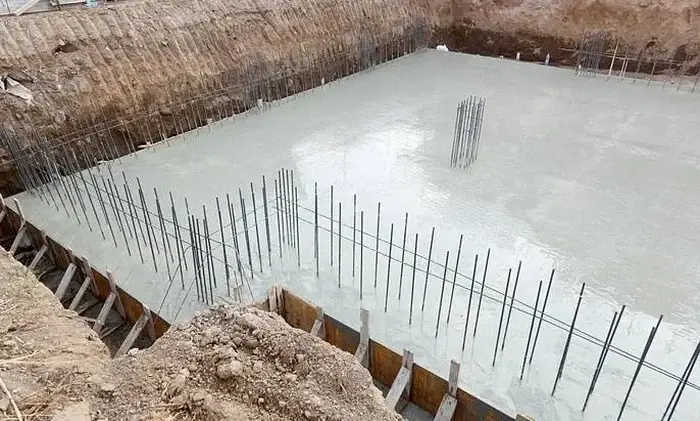

Diseño de losa de fundación con interacción suelo-estructura
Modelamos la losa sobre medio elástico (módulo de balasto obtenido en terreno) para obtener diagramas de presión, momentos flectores y cortes. Aplicamos el método de elementos finitos cuando hay cambios bruscos de rigidez en la superestructura.
Mejoramiento del terreno de apoyo
Cuando la presión admisible resulta insuficiente, diseñamos reemplazos con material granular compactado, especificando espesor, granulometría de aporte y control de compactación al 95% de la densidad máxima seca según el ensayo Proctor modificado.
Parámetros típicos
Preguntas comunes
¿Qué norma regula el diseño de cimentaciones superficiales en Chile?
La NCh1508 establece los requisitos para el estudio de mecánica de suelos, y la NCh433 fija las combinaciones de carga sísmica que deben considerarse en la verificación de estabilidad. Para estructuras industriales se complementa con la NCh2369.
¿Cuánto cuesta el diseño de una cimentación superficial para una vivienda en Copiapó?
El rango de precio para el estudio geotécnico completo, incluyendo exploración, ensayos de laboratorio y memoria de cálculo, varía entre $897.000 y $1.565.000, dependiendo del número de calicatas o sondajes y de la complejidad del perfil de suelo encontrado.
¿Basta con un ensayo de placa de carga en vez de hacer calicatas?
No. La placa de carga da un valor puntual de deformabilidad a poca profundidad, pero no revela la estratigrafía completa ni la presencia de sales. En Copiapó, donde los perfiles cambian lateralmente y la costra salina es un factor determinante, la exploración con calicatas o CPT es insustituible.
¿Qué plazo tiene un estudio de cimentaciones superficiales en Copiapó?
El plazo típico es de 8 a 12 días hábiles desde el ingreso al terreno. Incluye 1 o 2 días de trabajo en campo, 4 a 5 días para ensayos de laboratorio como granulometría, límites de Atterberg y sales, y 3 a 4 días para la redacción de la memoria de cálculo y los planos de implantación.
¿Qué pasa si en la excavación aparece agua antes de lo previsto?
Se debe detener la faena y reevaluar el diseño. La presencia de napa freática reduce la presión admisible y obliga a verificar el potencial de licuefacción y la estabilidad del fondo de excavación. Nosotros acudimos a terreno, medimos el nivel freático y ajustamos la memoria de cálculo a la nueva condición, incluyendo si es necesario un sistema de drenaje perimetral o un cambio de tipología de fundación.
