Cuando el vibrador de aguja profunda desciende en un terreno granular de Copiapó, lo primero que sentimos en obra es cómo el cono de saturación empieza a reorganizar las partículas. Ese zumbido sordo del equipo, con masas excéntricas girando a 1800 revoluciones por minuto, es la señal de que el suelo está cambiando. En la cuenca del río Copiapó, a casi 400 metros sobre el nivel del mar y con napas freáticas salinas que suben y bajan con los deshielos cordilleranos, la vibrocompactación no es un lujo: es la diferencia entre cimentar sobre un colador o sobre un estrato competente. Llevamos años trabajando en esta zona y sabemos que cada lente de arena fina con cristales de yeso requiere un patrón de compactación distinto. Para definir la malla de perforaciones y la energía específica, siempre partimos de un estudio de SPT que nos dé la densidad relativa inicial, porque sin ese dato de línea base estás diseñando a ciegas.
Un metro cúbico de arena suelta sin tratar puede asentar hasta 15 centímetros durante un sismo; con vibrocompactación llevamos ese valor a menos de 3 centímetros en Copiapó.
Procedimiento y alcance
Particularidades de la zona
Copiapó está asentada a 391 metros de altitud en una cuenca que ha experimentado aluviones devastadores, como el de marzo de 2015 que arrasó con parte de la infraestructura vial y cambió la geomorfología del valle en 48 horas. Los depósitos aluviales recientes que dejó ese evento contienen bolsones de material suelto con clastos angulosos y matriz arenosa que no consolidaron naturalmente. Diseñar una cimentación sin tratar esos estratos es exponerse a asentamientos diferenciales que pueden superar los 20 centímetros en los primeros años de servicio, sobre todo si el edificio tiene cargas puntuales fuertes. La vibrocompactación en estos depósitos post-aluvión requiere un control estricto de la energía aplicada, porque los clastos grandes pueden desviar la aguja y generar zonas no tratadas si no se detectan a tiempo con sondeos de verificación. La norma NCh2369 para estructuras industriales y la NCh433 para edificios sísmicos exigen que el suelo de fundación garantice un comportamiento predecible durante el evento sísmico; con materiales aluviales heterogéneos y sales solubles que migran con la humedad, el riesgo de colapso por humedecimiento es real si no se compacta en profundidad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh1508 - Geotecnia: estudio de mecánica de suelos, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Diseño geotécnico de fundaciones
Servicios técnicos vinculados
Diseño de malla de vibrocompactación
Definimos la geometría de la malla, la energía específica por punto y la secuencia de avance para lograr una densidad relativa objetivo de al menos 70%. Incluye modelación de bulbo de compactación considerando el contenido de finos y la presencia de costras salinas típicas de Copiapó.
Control de calidad en ejecución
Registramos en tiempo real la potencia consumida, la velocidad de penetración y el amperaje del vibrador durante cada ciclo de izado. Estos datos permiten ajustar el tiempo de permanencia en zonas con lentes de limo o yeso que afectan la transmisión de energía.
Verificación post-tratamiento con sondajes

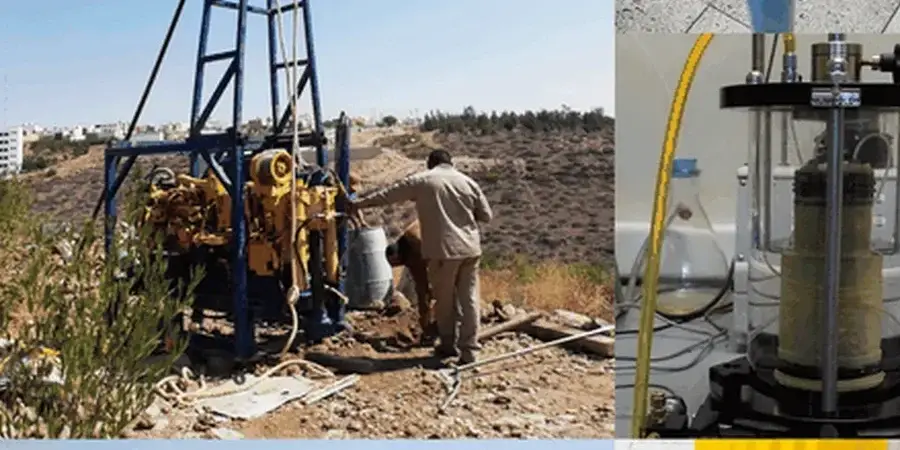

Realizamos ensayos SPT y CPT una semana después del tratamiento para confirmar la densidad relativa alcanzada y detectar posibles zonas no tratadas. La verificación es obligatoria según NCh1508 para garantizar la conformidad del diseño.
Parámetros típicos
Preguntas comunes
¿Qué tipo de suelos en Copiapó se benefician más con la vibrocompactación?
Los suelos granulares sueltos con menos de 15% de finos no plásticos son los candidatos ideales. En Copiapó trabajamos frecuentemente con arenas aluviales del río Copiapó, depósitos de flujo de barro post-aluviones y arenas eólicas con costras salinas. La presencia de yeso y sales solubles no impide el tratamiento, pero obliga a verificar la humedad del suelo antes de vibrar.
¿Qué costo tiene un diseño de vibrocompactación para un proyecto en Copiapó?
El rango de inversión para un diseño de vibrocompactación en Copiapó se sitúa entre $752.000 y $2.606.000, dependiendo de la superficie a tratar, la profundidad de compactación requerida y la complejidad del perfil geotécnico. Proyectos con lentes salinos o bolones aluviales que exigen mallas más densas y verificación adicional se ubican en el tramo superior de ese rango.
¿Cómo se verifica que la vibrocompactación funcionó correctamente?
La verificación se realiza con sondajes SPT o CPT ejecutados en puntos seleccionados dentro de la malla tratada, comparando la densidad relativa antes y después del tratamiento. La norma NCh1508 exige que al menos el 5% de los puntos de la malla sean verificados. También se pueden usar ensayos de placa de carga para medir el módulo de deformación del suelo compactado.
¿La vibrocompactación funciona si hay nivel freático muy superficial en Copiapó?
Funciona mejor con nivel freático presente, porque el agua actúa como lubricante que facilita la reacomodación de partículas. En Copiapó, donde la napa fluctúa estacionalmente con los deshielos entre 1.5 y 3 metros de profundidad, la eficiencia del tratamiento es alta. Si el nivel freático está a menos de 1 metro, se debe evaluar el riesgo de inestabilidad del equipo durante la ejecución.
