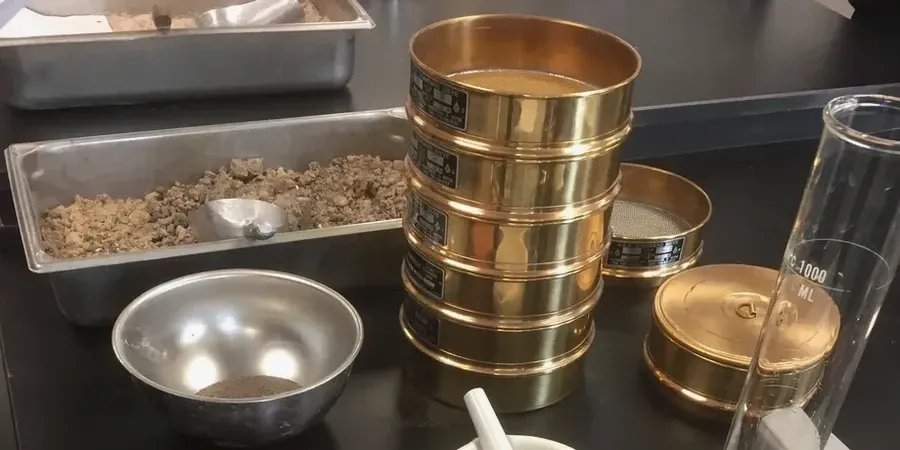

La aplicación de la norma NCh1508 en Copiapó adquiere una relevancia particular debido a la naturaleza de los depósitos aluviales del río Copiapó, donde la distribución de tamaños de partículas varía drásticamente entre las gravas gruesas de los abanicos aluviales y los finos limo-arcillosos de las terrazas bajas. Un análisis granulométrico completo, que integra tamizado mecánico para la fracción gruesa y el ensayo del hidrómetro para los finos, es la única vía para obtener una curva granulométrica continua que permita clasificar el suelo según el Sistema Unificado de Clasificación de Suelos (USCS). En esta ciudad, con más de 150.000 habitantes y un crecimiento urbano que presiona hacia sectores con suelos salinos y potencialmente colapsables, omitir la fracción fina del ensayo conduce a errores de clasificación que pueden subestimar el potencial de cambio volumétrico. Nuestro equipo técnico realiza este ensayo bajo condiciones controladas de laboratorio, utilizando defloculante y corrección por temperatura, lo que resulta indispensable para proyectos de cimentaciones superficiales en zonas como El Palomar o sectores aledaños al lecho del río.
La fracción bajo malla N°200 define el potencial de cambio volumétrico en suelos salinos del valle de Copiapó; ignorarla es subestimar el riesgo.
Procedimiento y alcance
Particularidades de la zona
Un error recurrente en proyectos de movimiento de tierras en Copiapó es asumir que los suelos gruesos de los conos de deyección están libres de finos plásticos. En más de una ocasión hemos visto cómo constructoras omiten el análisis con hidrómetro basándose en una inspección visual, clasifican el material como GW (grava bien gradada) y proceden a diseñar drenajes y cimentaciones sin considerar el 12 o 15% de finos que realmente contiene la muestra. Ese porcentaje de arcilla, aunque menor, cambia el comportamiento drenante del suelo y su respuesta ante cargas cíclicas, lo que puede generar asentamientos diferenciales en pavimentos o bases de fundación. La norma NCh1508 exige que el análisis granulométrico se extienda hasta la fracción coloidal cuando el material bajo tamiz N°200 supera el 5% en peso, y en Copiapó, con suelos que mezclan arrastre fluvial y aporte eólico, este umbral se supera con frecuencia. Ignorar este paso invalida técnicamente cualquier memoria de cálculo que dependa de una clasificación USCS correcta.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh1508.Of2008 - Geotecnia - Análisis granulométrico por tamizado y sedimentometría, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (clasificación de suelos), NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Clasificación visual de suelos
Servicios técnicos vinculados
Límites de Atterberg en Copiapó
Determinamos el límite líquido, plástico e índice de plasticidad de la fracción fina obtenida en el granulométrico. Esencial para confirmar el potencial de cambio volumétrico en suelos arcillosos del valle.
Ensayo de permeabilidad de carga constante
A partir de la curva granulométrica estimamos el coeficiente de permeabilidad (k), verificándolo con permeámetros de carga constante en arenas y gravas de acarreo fluvial del Copiapó.
Análisis químico de suelos salinos
Cuantificamos el contenido de sales solubles (sulfatos, cloruros) que cementan los granos en muestras de Copiapó, un factor que distorsiona la granulometría si no se realiza el lavado previo normativo.
Clasificación USCS completa
Integrando granulometría, límites de Atterberg y descripción visual según NCh3171, emitimos la clasificación definitiva del suelo, documento base para memorias de cálculo estructural en la región.
Parámetros típicos
Preguntas comunes
¿Cuál es el costo de un análisis granulométrico completo con hidrómetro en Copiapó?
El precio varía según la cantidad de muestras y si se requiere únicamente tamizado o el análisis completo con hidrómetro. Para una muestra individual con ensayo completo, el rango estándar en nuestro laboratorio para Copiapó oscila entre $46.000 y $89.000, dependiendo de si se solicitan trabajos adicionales como lavado previo, secado en horno o determinación de sales solubles.
¿En qué tipo de proyectos de Copiapó es obligatorio realizar el análisis con hidrómetro?
El hidrómetro es obligatorio siempre que el porcentaje de material que pasa el tamiz N°200 (0,075 mm) sea superior al 5% del peso total de la muestra. En Copiapó esto es muy frecuente en proyectos de edificación en las terrazas agrícolas del valle y en obras viales sobre depósitos de barro. La NCh1508 establece este umbral y la NCh433 lo vincula directamente con la clasificación sísmica del terreno.
¿Qué diferencia técnica existe entre el tamizado simple y el análisis granulométrico completo con hidrómetro?
El tamizado mecánico solo cuantifica la fracción gruesa del suelo, retenida sobre la malla N°200, entregando una curva granulométrica incompleta para partículas inferiores a 0,075 mm. El análisis con hidrómetro, basado en la sedimentación diferencial de partículas en un medio líquido según la Ley de Stokes, permite definir la distribución de limos y arcillas hasta diámetros de 0,001 mm. Sin este segundo paso no es posible determinar el coeficiente de uniformidad real ni clasificar correctamente suelos de grano fino, lo que invalida la aplicación de la USCS en suelos con más de un 12% de finos.
